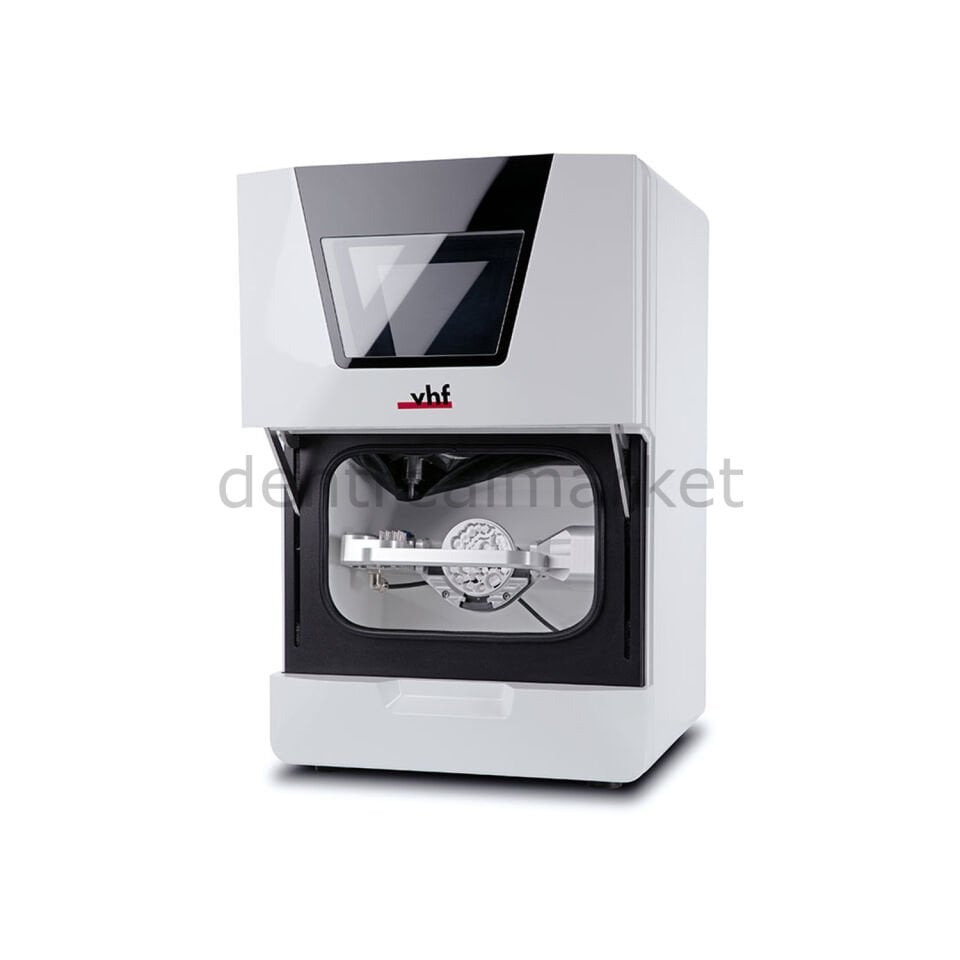

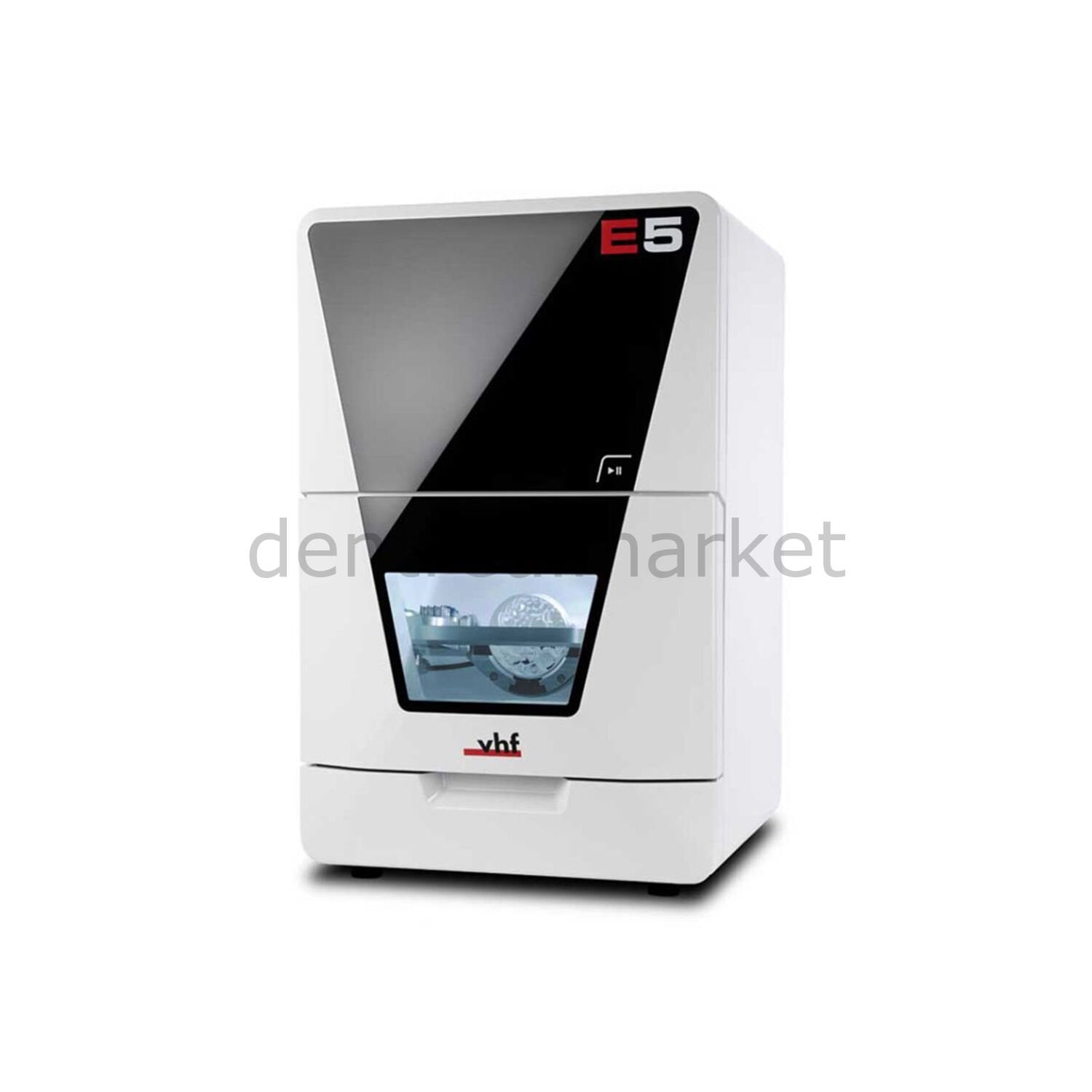

E5 - Kuru Kazıyıcı - 5 Eksen

E5 – Disk Kazıma Artık Çok Daha Kolay - Klinik ve laboratuvarlarda kuru işleme için yenilikçi çözüm

5 Eksenli Kuru Kazıma: EASE ile Başlayın
Üstün sonuçlar ve son derece kolay kullanım bir arada.

Klinik Laboratuvarları ve Laboratuvarlar İçin İdeal

vhf EASE CLASS serisi, yüksek kaliteli dental restorasyonları kullanım kolaylığı ile bir araya getirir. Disklerin kuru işlenmesi için özel olarak geliştirilen E5, bu serinin önemli bir parçasıdır. Bu 5 eksenli kazıma makinesi ile maksimum özgürlük elde eder, etkileyici endikasyon çeşitliliği sayesinde birinci sınıf sonuçlara ulaşırsınız.

vhf’ye Özgü Açık Sistem

E5’in açık sistem mimarisi, dijital dental restorasyon üretimine sorunsuz bir başlangıç yapmanızı sağlar ve mevcut iş akışlarınıza mükemmel şekilde entegre olur. Birlikte sunulan dentalcam CAM yazılımı ile hemen çalışmaya başlayabilirsiniz. Tüm EASE CLASS serisinde olduğu gibi E5’in mottosu da aynıdır: Plug & Mill. Kutusundan çıkarın, çalıştırın ve kazımaya başlayın.

Üst Düzey Dental Kazıma Artık Daha Kolay

E5’in kullanım kolaylığı birçok detayda kendini gösterir. Sadece 47 kg ağırlığı sayesinde kolay taşınabilir, servis dostu tasarımı sayesinde merkezi bileşenler gerektiğinde kullanıcı tarafından değiştirilebilir ve tüm bunlar maksimum kullanım konforu ile sunulur.

Sezgisel Kullanım ve Gelişmiş İşleme Stratejileri

Yüksek kullanım konforu hem donanımda hem de yazılımda kendini gösterir. Kompakt dış ölçülerine rağmen geniş çalışma alanı sayesinde disklerin yerleştirilmesi ve takım magazininin hazırlanması son derece kolaydır. Yazılım tarafında ise dentalcam, açık arayüzü sayesinde kullanıcıyı destekler. Sezgisel kullanım mantığı, hızlı ve gelişmiş işleme stratejileri ile kapsamlı malzeme kütüphanesi sunar.

90° İşleme ile Kusursuz Ön Diş Restorasyonları

C tipi disk tutucu sayesinde E5, ön diş restorasyonlarını 90° açıyla işler. Kazıma takımı vestibüler yüzeye dik konumlandırılır. Bu sayede dar aproksimal alanlarda ve undercut bölgelerinde kalan artık materyal önemli ölçüde azalır. Aynı zamanda daha yüksek detay hassasiyeti ve üstün yüzey kalitesi elde edilir.

Basınçlı Hava Gerektirmeyen Akıllı Teknoloji vhf airtool: Ekonomik ve Sürdürülebilir

E5’in en önemli yeniliklerinden biri basınçlı havaya ihtiyaç duymamasıdır. Harici bir basınçlı hava bağlantısına veya dahili kompresöre gerek yoktur. Bu özellik, enerji tüketimi yüksek olan basınçlı hava sistemlerini ortadan kaldırarak cihazı daha ekonomik ve sürdürülebilir hale getirir. Ayrıca kurulum yeri seçiminde de maksimum esneklik sağlar.
Bu özellik, vhf’nin patent başvurusu yapılmış airtool teknolojisi sayesinde mümkün olmaktadır. Türbin kanatları, yüksek frekanslı spindle’ın dönüş hızını kullanarak güçlü bir hava akışı oluşturur. Böylece işlenen materyal yüzeyi toz ve talaşlardan temiz tutulur. Oluşan partiküller daha sonra aspirasyon sistemi tarafından uzaklaştırılır.

E5’in Öne Çıkan Avantajları

Hızlı ve Hassas

• Ultra HD kalitesinde frezeleme ve kazıma
• 60.000 dev/dk hızında 800 W spindle
• 3 µm tekrarlama hassasiyeti
• Düşük titreşim için döküm alüminyum gövde
• Yüksek kaliteli endüstriyel bileşenler sayesinde üstün üretim kalitesi ve uzun ömür
• %100 Almanya’da geliştirilmiş ve üretilmiştir

Bağımsız ve Çok Yönlü

• CoCr sinter metaller dahil olmak üzere hemen hemen tüm materyalleri işler
• 98,5 mm disk formatı desteği
• C tipi tutucu ile ön dişlerde 90° işleme
• 110 mm disk ve blok tutucu seçenekleri
• 5 eksende ±35° dönme açısı
• 40 mm kalınlığa kadar disklerle çalışma imkânı
• Maksimum endikasyon çeşitliliği

Ekonomik

• Laboratuvar ortamında CAM üretimine hızlı ve ekonomik giriş
• Patent başvurulu airtool teknolojisi sayesinde basınçlı hava gerektirmeyen sürdürülebilir kullanım
• Düşük ağırlık sayesinde çevre dostu sevkiyat
• dentalcam yazılımı ve açık CAD entegrasyonu ile son derece kolay kullanım

Teknik Özellikler

İşleme Türü: Kuru işleme

İşlenebilir Materyaller:

• Kompozitler
• Plastik ve mum
• Zirkonya
• CoCr sinter metaller

Desteklenen Blanklar:

• 98,5 mm çapında ve 10–40 mm yüksekliğinde diskler
• Maksimum 40 × 20 × 20 mm bloklar (blok tutucu gerektirir)

Endikasyonlar:

• Kronlar
• Köprüler
• İnleyler
• Onleyler
• Veneerler
• Oklüzal splintler
• Tam protezler
• Protez altyapıları
• İmplant barları
• Abutmentler
• Vidalı kronlar
• Vidalı köprüler
• Cerrahi kılavuzlar
• Primer kronlar
• Sekonder kronlar
• Model plakaları
• Model diş dayları

Tutucu Sistemleri:

• 98,5 mm disk tutucu (standart)
• 110 mm disk tutucu (opsiyonel)
• Blok tutucu (opsiyonel)
• Ivotion® aksesuar kiti (opsiyonel)

Makine Sistemi

Gövde: Masif döküm alüminyum makine yatağı
Kabin: Beyaz yüksek parlak lak kaplama, yukarı açılan çalışma kapısı
Eksen Sayısı: 5

Lineer Eksenler (X/Y/Z)

• Hassas bilyalı vidalar
• 1 µm’den düşük çözünürlüklü motorlar
• Yüksek alaşımlı çelik hassas kızaklar
• ±0,003 mm tekrarlama hassasiyeti

Döner Eksenler

A Ekseni

• Boşluksuz gerilim mili dişli sistemi
• 360° sonsuz dönüş

B Ekseni

• Boşluksuz gerilim mili dişli sistemi
• ±35° dönüş açısı

Kontrol Ünitesi

• SControl elektronik sistemi
• Gerçek zamanlı işletim sistemi
• FPGA tabanlı işlemci
• Güncellenebilir donanım
• Ethernet ve USB bağlantıları
• Çevre birimleri için çoklu dijital giriş/çıkışlar

Aydınlatma

• Durum göstergeli RGB LED aydınlatma

Spindle

• Yüksek frekanslı spindle
• Elektromekanik takım değişimi
• Maksimum hız: 60.000 dev/dk
• Maksimum güç: 800 W
• Nominal güç (S6): 400 W
• Sürekli güç (S1): 300 W
• Çift hibrit seramik rulman
• 3 mm şaft çaplı ve maksimum 40 mm uzunluğundaki takımlar ile uyumlu

Takım Değişimi

• 16 takım + 1 airtool kapasiteli takım magazini
• Takım uzunluk ölçümü
• Takım kırılma kontrolü
• Güvenlik kilitli ön kapı erişimi

İşleme Modu

Kuru İşleme

• Basınçlı hava gerektirmeyen airtool teknolojisi
• Arka panelde harici aspirasyon bağlantısı
• Aspirasyon sistemleri için 24 V anahtarlama çıkışı

Bağlantı Gereksinimleri

Basınçlı Hava: Gerekmez
Elektrik Beslemesi: 100–240 V, 50/60 Hz, 500 W
Aspirasyon Sistemi: M sınıfı filtre, 200 hPa basınçta 2.500 l/dk emiş kapasitesi
Veri Bağlantısı: 10/100/1000 MBit/s Ethernet (RJ-45)

Çalışma Koşulları

Çalışma Sıcaklığı: 10 °C – 35 °C
Nem: Maksimum %80 bağıl nem, yoğuşmasız

Boyutlar ve Ağırlık

Ölçüler (G × D × Y)

• Kapı kapalı: 472 × 484 × 734 mm
• Kapı açık: 472 × 567 × 734 mm

Taban Ölçüsü: 387 × 370 mm
Ağırlık: 47 kg

Aksesuarlar

• Spindle bakım seti
• Kalibrasyon seti ve ölçüm vidası
• Takım magazin yuvası
• Torx anahtar seti
• 1,5 Nm tork tornavidası
• PMMA ve mum için airtool
• Matkap ucu (takım pozisyonları için)
• Temizlik fırçası ve mikrofiber bez
• Administrated Tool Board (ATB) takım saklama ünitesi
• Güç kablosu
• Ethernet ağ kablosu
